Instruções para ajuste do cilindro mestre RCS e cilindro mestre RCS corsacorta

Ajuste do rácio do cilindro mestre

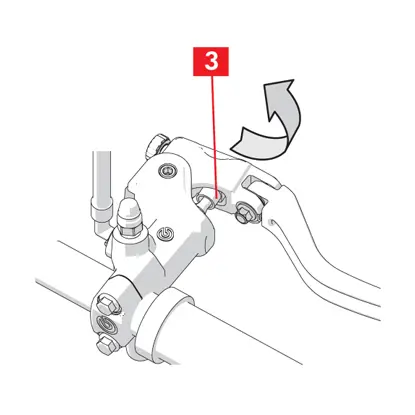

O terminal da alavanca é rodado em relação ao corpo da alavanca. A sede da barra de pressão é indicada.
1. Verifique o valor do rácio da alavanca, verificando, com o cilindro mestre montado no veículo, a cor da superfície superior da barra de pressão (ponto 3)

Barra de pressão
cor
Tipo de cilindro mestre
Descrição
18-20 16-18
Vermelho 18 16 Valor do rácio mais baixo
Preto 20 18 Valor do rácio mais elevado

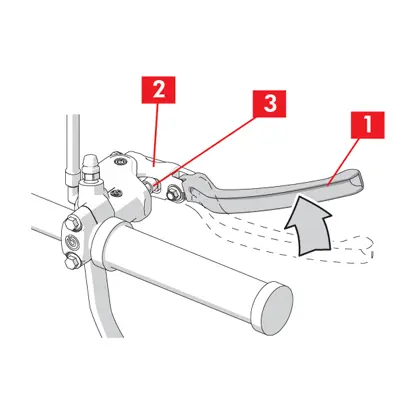

AVISO! Substitua o terminal da alavanca (ponto 1) se este rodar em relação ao corpo da alavanca (ponto 2).

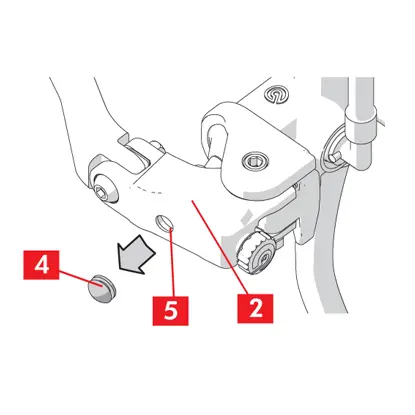

 A tampa de borracha é removida e colocada na alavanca para expor o orifício.
2. Retire manualmente a tampa de borracha (ponto 4), na alavanca (ponto 2) para destapar o orifício (ponto 5)

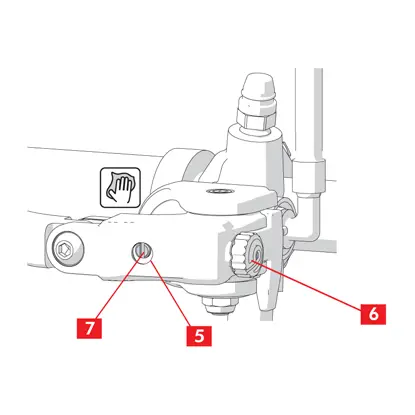

O botão de ajuste de distância alavanca-guiador é rodado no sentido contrário ao dos ponteiros do relógio de modo a tornar o sulco de ajuste de distância visível dentro do orifício.
3. Rode o botão de ajuste da distância alavanca-guiador no sentido contrário ao dos ponteiros do relógio (ponto 6) até ao fim para revelar a ranhura de ajuste do rácio (ponto 5) no interior do orifício (ponto 7).

4. Se existirem restos de sujidade ou materiais estranhos no interior do orifício (ponto 5), limpe com um pano húmido.
AVISO! Não utilize ar comprimido.

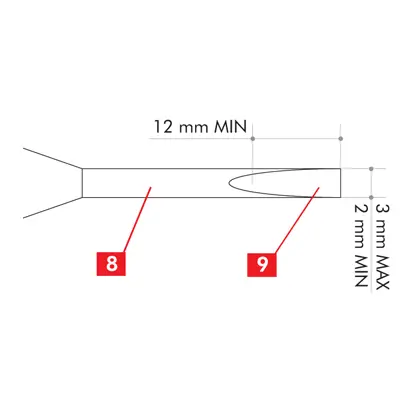

A chave de fendas de lâmina plana deve ter uma ponta entre um máximo de 3mm e um mínimo de 12mm.
5. Utilize uma chave de fendas de lâmina plana (ponto 8) com ponta (ponto 9) medindo 3mm MÁX., 2 mm MÍN.; esta medição deve ser observada durante um comprimento de 12 mm MIN.
AVISO! Para não danificar as peças internas e comprometer o funcionamento correto do produto, não utilize uma chave de fendas diferente da especificada.
A utilização de uma chave de fendas diferente da especificada é considerada instalação contrária às instruções do Fabricante, caso em que a BREMBO não será responsável por quaisquer danos causados a e/ou por qualquer pessoa que utilize um veículo no qual o produto tenha sido instalado.

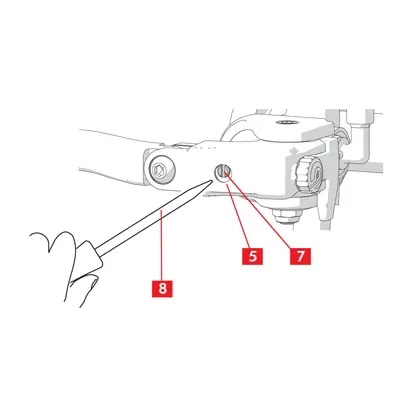

A chave de fendas de lâmina plana é inserida no orifício até engatar na ranhura.
6. Encaixe a chave de fendas de lâmina plana (ponto 8) no orifício (ponto 5) até engatar na ranhura (ponto 7).
AVISO! Durante o ajuste com a chave de fendas, não exerça uma força excessiva, seja em rotação ou sob pressão, para evitar danificar as peças internas.
A cor da ponta é verificada.
7. Rode a chave de fendas em 180° até ouvir o clique que indica que a seleção foi feita; verifique se a cor da barra de pressão (ponto 3) corresponde ao valor do rácio pretendido.

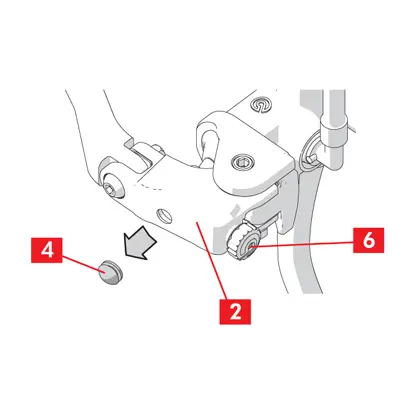

A tampa de borracha é colocada na alavanca e o botão é rodado para ajustar a distância alavanca-guiador.
8. Reposicione a tampa de borracha (ponto 4) na alavanca e rode o botão de ajuste da distância alavanca-guiador (ponto 6) até que a alavanca fique posicionada (ponto 2) à distância desejada do guiador.
AVISO! O ajuste do rácio afeta o curso da alavanca ao gerar a pressão necessária para parar o veículo.


Ajuste do curso de recuo

Apenas para o cilindro mestre RCS corsacorta

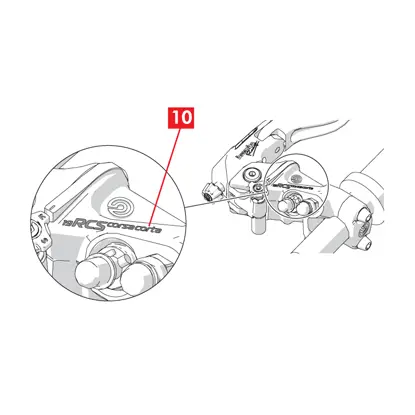

A marcação é necessária para distinguir o cilindro mestre “RCS corsacorta”.
CUIDADO! O cilindro mestre “RCS corsacorta” pode ser distinguido pela marcação ”corsacorta” (ponto 10).

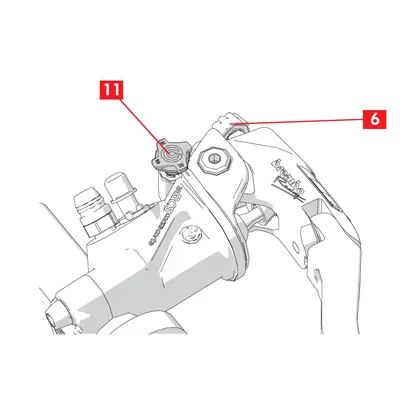

O botão ajusta o curso de recuo e afeta a distância alavanca-guiador.
AVISO! O ajuste do curso de recuo para uma das três regulações R-S-N através do botão (ponto 11) afeta o curso da alavanca gerando a pressão necessária para parar o veículo.

Teste funcional

AVISO! Para todos os ajustes descritos acima, certifique-se de que, quando a alavanca estiver engatada, ela pode rodar para gerar a ação de travagem correta; caso contrário, acione o botão (ponto 6) para afastar a alavanca. Realize testes de travagem a baixa velocidade, verificando se a travagem é eficaz.
Limitações de garantia
A Brembo N.V. (“Produtor”) garante ao utilizador original, pelo período estabelecido por lei, que o Produto corresponde às especificações indicadas e está isento de defeitos nos materiais e na laboração. Caso sejam detetados defeitos nos materiais ou na fabricação do Produto e comunicados no espaço de 8 dias após a deteção ou num período mais longo conforme estabelecido por lei, o Produto será, uma vez devolvido ao Fabricante com um recibo que certifique a data de aquisição, e segundo critério exclusivo do Fabricante, reparado ou substituído por um produto novo inspecionado a fundo. As presentes Limitações de Garantia constituem a única garantia fornecida em relação a este produto. Não há garantias adicionais, expressas ou implícitas, incluindo (sem limitação).
As garantias de comercialização ou adequação para uma utilização específica. No caso de violação do estabelecido pelas presentes Limitações de Garantia, o Fabricante não terá qualquer responsabilidade no caso de danos direitos ou indiretos e não poderá em circunstância alguma ser considerado responsável por qualquer dano que ultrapasse o preço de aquisição pago pelo requerente pelo Produto. Qualquer reclamação prevista pelas presentes Limitações de garantia deverá ser apresentada por escrito imediatamente após a deteção do alegado defeito; além disso, o Produto que se presume defeituoso, ou as partes, devem ser enviados à Brembo N.V. às custas do remetente.
As presentes Limitações de Garantia estabelecem a responsabilidade única do Fabricante e não podem ser, de modo algum, modificadas pelo fornecedor, distribuidor ou outra parte. As presentes Limitações de garantia serão reguladas e interpretadas de acordo com a legislação Italiana.
