تعليمات استبدال كاليبر الفرامل - كاليبر دراجة نارية ثابت
اتفاقيات
قبل البدء في إجراء الاستبدال، تأكد أن قطع الغيار المستخدمة للاستبدال مناسبة لنوع المركبة وطرازها.
حدد الأشكال الأكثر تشابهًا مع طراز المركبة وقطع الغيار.
1. ضع المركَبة على الحوامل
تحذير! خلال جميع المراحل الموصوفة أدناه، تأكد من عدم ملامسة سائل الفرامل لأي جزء من المركبة قد يتعرض للتضرر، وخاصةً الأجزاء المطلية. اشفط السائل على الفور بالورق ونظف بالماء في حالة حدوث رذاذ أو تسرب عرضي للسوائل.

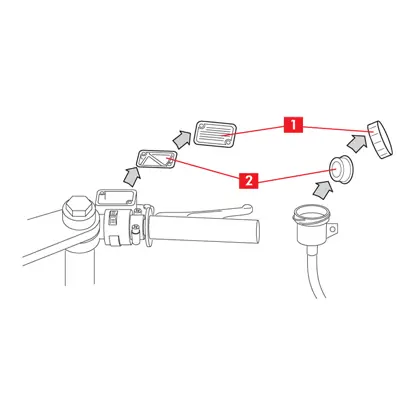

2. افتح السدادة (النقطة 1) وأزل الغشاء (النقطة 2) وأي غشاء على خزان سائل فرامل الكاليبر

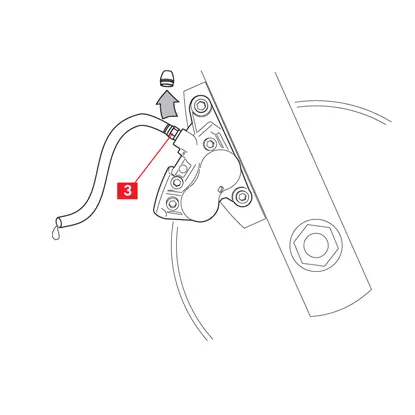

3. انزع الغطاء الواقي ووصّل أنبوب شفاف ببرغي صمام التفريغ (النقطة 3) على الكاليبر؛ ضع حوضًا أسفل نهاية الأنبوب لتجميع السائل
4. فك سدادة صمام التفريغ (النقطة 3) ثم أفرغ الدائرة الهيدروليكية
5. أغلق برغي صمام التفريغ وأزل أنبوب التجميع.
4. فك سدادة صمام التفريغ (النقطة 3) ثم أفرغ الدائرة الهيدروليكية
5. أغلق برغي صمام التفريغ وأزل أنبوب التجميع.
6. فك أنبوب إمداد السائل (النقطة 4) على الكاليبر بعيدًا بما يكفي للسماح بالفك الكامل يدويًا لمنع تسرب سائل الفرامل.
7. فك براغي التثبيت (النقطة 5) باستخدام مفتاح ربط مفتوح الطرف وأزل الكاليبر من شاسيه المركبة.

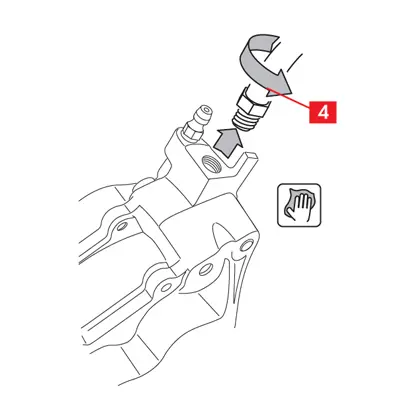

8. الفصل الكامل لأنبوب إمداد السائل (النقطة 4) عن الكاليبر. اشفط فورًا أي تسربات لسائل الفرامل. أبقِ أنبوب الإمداد مرفوعًا لمنع تسرب السوائل.
9. أزل الكاليبر المراد استبداله وضعه على سطح العمل.
9. أزل الكاليبر المراد استبداله وضعه على سطح العمل.

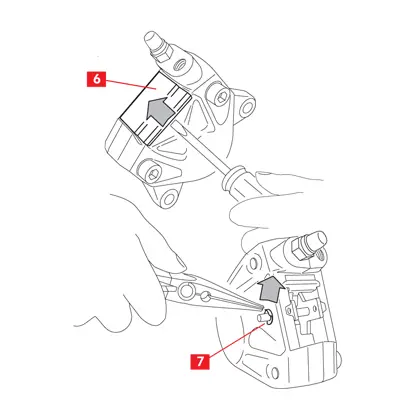

10. بالنسبة للموديلات المزودة بغطاء غبار، أزل الغطاء (النقطة 6) باستخدام مفك براغي.

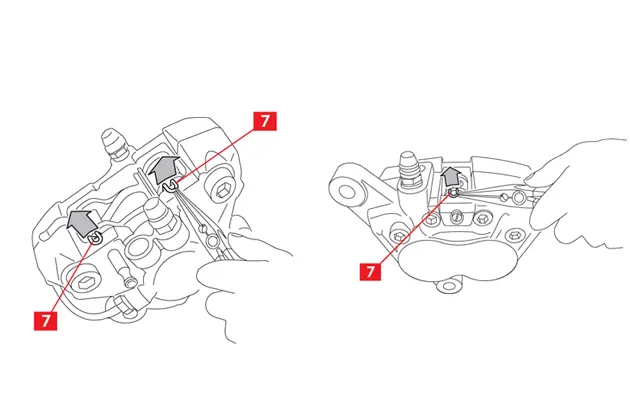

11. فيما يتعلق بالموديلات المزوَّدة بمشابك تثبيت (النقطة 7)، يجب إزالتها باستخدام زوج من الزردية.

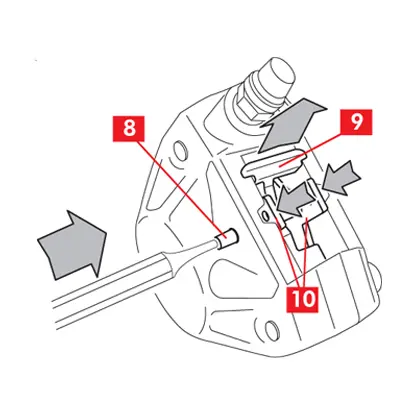

12. أزل الدبوس أو الدبابيس (النقطة 8) باستخدام مطرقة ومفك دبابيس، إذا لزم الأمر
13. بالنسبة للكاليبر ذي المسامير محكمة الربط، فك الدبابيس وأزلها
13. بالنسبة للكاليبر ذي المسامير محكمة الربط، فك الدبابيس وأزلها

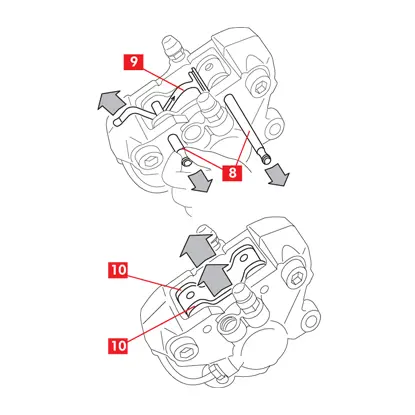

14. انزع البطانات (النقطة 10) وانزع الزنبرك أيضًا (النقطة 9)، إذا لزم الأمر

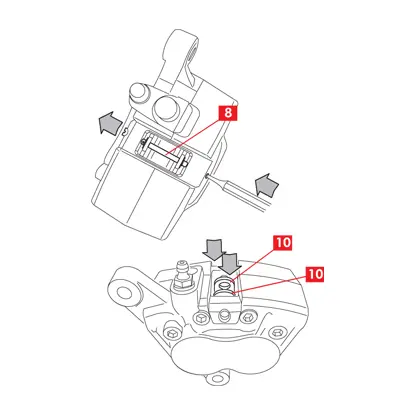

15. باستخدام قلم لباد، حدد اتجاه دوران القرص على البطانات لضمان الوضع الصحيح عند إعادة التركيب
تركيب الكاليبر الجديد

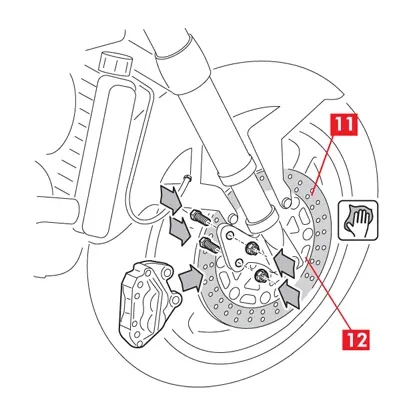

1. نظف منطقة القطع (النقطة 11) من القرص (النقطة 12) بمنتج إزالة الشحوم (مثل المذيب SE 47).
2. إذا كان الكاليبر عبارة عن كاليبر أحادي الكتلة – أو إذا لزم الأمر – أدخل البطانات في الكاليبر الجديد
3. ضع الكاليبر على حامل الصرة.
4. بالنسبة للكاليبر ذا التثبيت الشعاعي (محور لولبي عمودي على محور العجلة)، حدد موقع براغي التثبيت. أغلق براغي التثبيت يدويًا، دون استخدام مفاتيح ربط أو أدوات أخرى؛ يجب إجراء الإغلاق النهائي بعد تفريغ النظام، كما هو موضح في هذا القسم (انظر "تثبيت الكاليبر بتركيبات شعاعية ").
4. بالنسبة للكاليبر ذا التثبيت الشعاعي (محور لولبي عمودي على محور العجلة)، حدد موقع براغي التثبيت. أغلق براغي التثبيت يدويًا، دون استخدام مفاتيح ربط أو أدوات أخرى؛ يجب إجراء الإغلاق النهائي بعد تفريغ النظام، كما هو موضح في هذا القسم (انظر "تثبيت الكاليبر بتركيبات شعاعية ").
5. بالنسبة للكاليبر ذو التركيب المحوري (محور لولبي موازي لمحور العجلة)، أحكم الربط على النحو الموضح من الشركة المصنعة للمركبة. بدلاً من ذلك، استخدم عزم دوران الشد التقريبي التالي كمرجع
| نوع البرغي | عزم دوران الربط |
| M10x1.25 | 50 نيوتن متر |
| M10x1.5 | 50 نيوتن متر |
| M8x1.25 | 28 نيوتن متر |

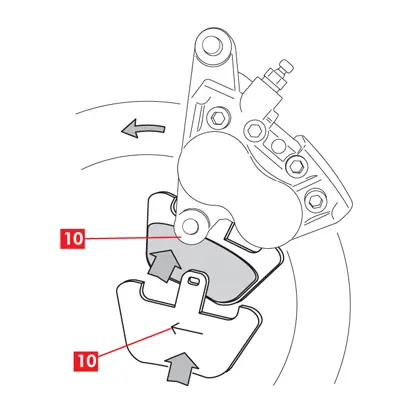

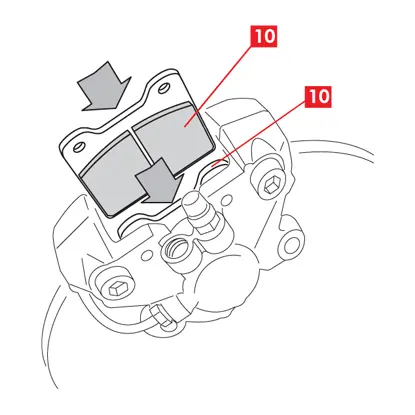

6. إذا لم يتم إجراء ذلك سابقًا، أدخل البطانات (النقطة 10) في الكاليبر الجديد، وقم بتثبيتها بشكل صحيح في مقاعدها وتأكد من أن أي أسهم مختومة عليها تواجه اتجاه دوران القرص
تنبيه! تحقق من الموضع الصحيح لأي زنبركات في مقاعد البطانة
خطر! أدخل البطانات بحيث تكون مادة الاحتكاك في مواجهة القرص.
خطر! تأكد من أن أسطح الاحتكاك لا تتسخ بالشحوم؛ حيث يجب إزالة جميع آثار الشحوم باستخدام ورق الصنفرة
7. إذا لم يكن مثبتًا بالبطانات، فأعد وضع الزنبرك (النقطة 9).
تنبيه! يوضع الزنبرك بشكل صحيح عندما يمكن إدخال الدبوس أو الدبابيس وعندما تتجه أي أسهم مختومة عليه في اتجاه دوران القرص
تنبيه! يوضع الزنبرك بشكل صحيح عندما يمكن إدخال الدبوس أو الدبابيس وعندما تتجه أي أسهم مختومة عليه في اتجاه دوران القرص

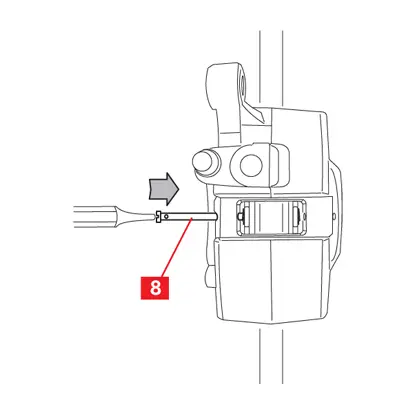

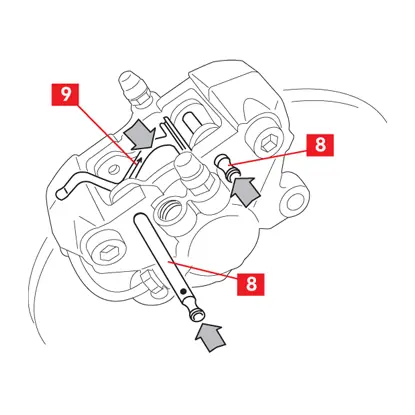

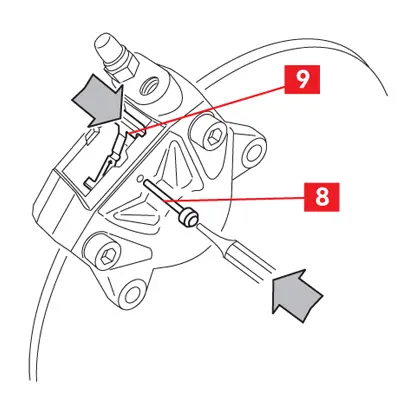

8. أعد وضع الدبوس أو الدبابيس (النقطة 8)، مع الحفاظ على الزنبرك (النقطة 9) في موضعه الصحيح بيد واحدة
9. حدد موقع الدبوس أو الدبابيس (النقطة 8) باستخدام المطرقة ومفك الدبوس. يُحدد مكان الدبوس بشكل صحيح عندما لا يذهب أبعد ويكون صوت ضربة المطرقة أقوى ومعدني
9. حدد موقع الدبوس أو الدبابيس (النقطة 8) باستخدام المطرقة ومفك الدبوس. يُحدد مكان الدبوس بشكل صحيح عندما لا يذهب أبعد ويكون صوت ضربة المطرقة أقوى ومعدني
بالنسبة للكاليبر ذا الدبوس اللولبي المحكم، أحكم ربط الدبوس بعزم الدوران
| نوع الدبوس | عزم دوران الربط |
| رأس مفك Torx | 5÷7 نيوتن متر |
| رأس مفك سداسي | 9÷12 نيوتن متر |

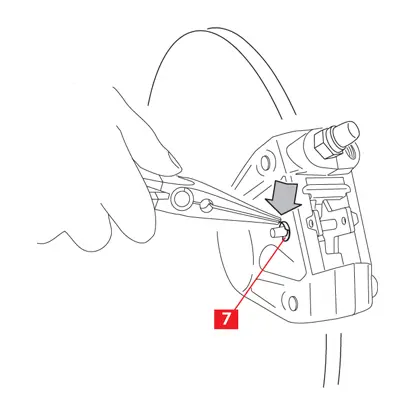

10. أعد تركيب أي مشابك (النقطة 7).

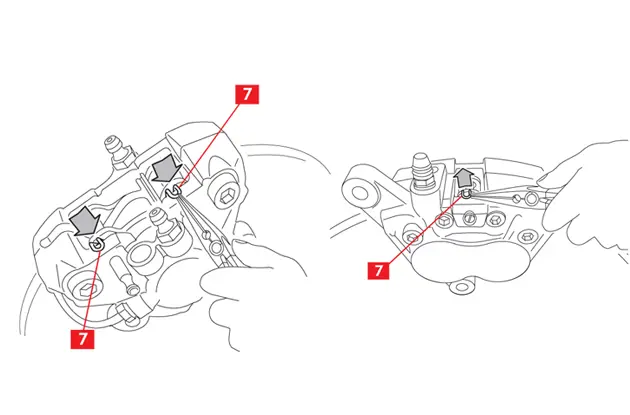

11. أعد وضع أي غطاء غبار، مع بذل ضغط طفيف
12. وصّل أنبوب مدخل السائل (النقطة 4).
13. املأ خزان سائل الفرامل بسائل جديد وفقًا لمواصفات الشركة المصنعة للمركبة
13. املأ خزان سائل الفرامل بسائل جديد وفقًا لمواصفات الشركة المصنعة للمركبة
تفريغ النظام على جانب الكاليبر

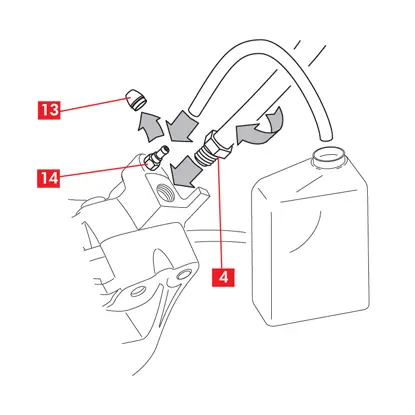

1. انزع الغطاء الواقي (النقطة 13) ووصّل أنبوب شفاف ببرغي صمام التفريغ (النقطة 14) على الكاليبر؛ ضع حوضًا أسفل نهاية الأنبوب لتجميع السائل
2. افتح برغي صمام التفريغ (النقطة 14).
تحذير! تأكد من عدم ملامسة سائل الفرامل لأي جزء من المركبة قد يتعرض للتضرر، وخاصةً الأجزاء المطلية. جفف أي تسرب لسوائل الفرامل بالورق.
3. اسحب/اضغط على ذراع/دواسة الفرامل

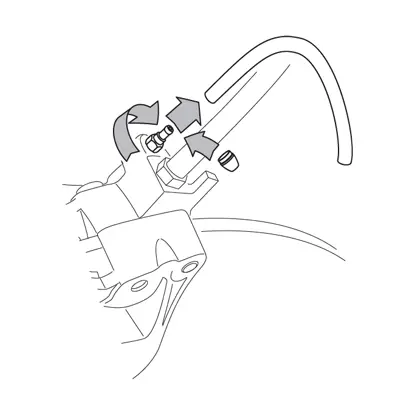

4. أعد غلق برغي صمام التفريغ.
5. حرر ذراع /دواسة الفرامل
6. فك برغي صمام التفريغ.
7. اسحب/اضغط على ذراع/دواسة الفرامل مرة أخرى.
8. كرر النقاط الأربع المذكورة أعلاه حتى تتم استعادة المقاومة المعتادة لذراع/دواسة الفرامل
4. أعد غلق برغي صمام التفريغ.
5. حرر ذراع /دواسة الفرامل
6. فك برغي صمام التفريغ.
7. اسحب/اضغط على ذراع/دواسة الفرامل مرة أخرى.
8. كرر النقاط الأربع المذكورة أعلاه حتى تتم استعادة المقاومة المعتادة لذراع/دواسة الفرامل
9. أعد غلق برغي صمام التفريغ. مع إغلاق البرغي، أزل أنبوب تجميع السائل
10. أحكم ربط برغي صمام التفريغ باستخدام عزم دوران الشد التقريبي الوارد في الجدول التالي:
10. أحكم ربط برغي صمام التفريغ باستخدام عزم دوران الشد التقريبي الوارد في الجدول التالي:
| برغي صمام التفريغ | M6x1 | M8x1,25 | M10x1 | M12x1 |
| عزم دوران الشدّ | 5÷7 نيوتن متر | 7÷10 نيوتن متر | 12÷16 نيوتن متر | 18÷22 نيوتن متر |
11. بعد التفريغ، سيكون سائل الفرامل في الخزان عند الحد الأدنى. اسحب مكابس الكاليبر بالكامل باستخدام أداة مناسبة (مثل المباعد).

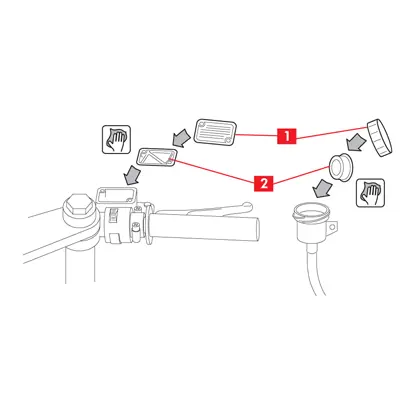

12. املأ سائل الفرامل في الخزان إذا لزم الأمر.
13. نظف برغي صمام التفريغ جيدًا (النقطة 1) والغشاء (النقطة 2) وأي غشاء لخزان سائل الفرامل
13. نظف برغي صمام التفريغ جيدًا (النقطة 1) والغشاء (النقطة 2) وأي غشاء لخزان سائل الفرامل
14. أعد وضع الغشاء (النقطة 2) وأي غشاء وأعد إغلاق برغي صمام التفريغ (النقطة 1) على الخزان، وأعد إحكام ربط أي براغي تثبيت.
15. نظف جيدًا أي سائل فرامل انسكب عن طريق الخطأ باستخدام قطعة قماش مبللة
تثبيت الكاليبر بتركيبات شعاعية
1. شغّل ذراع/دواسة الفرامل بقوة عدة مرات.
2. حافظ على سحب/ضغط ذراع /دواسة الفرامل بحيث يظل النظام مضغوطًا
3. اربط براغي تثبيت الكاليبر باستخدام مفتاح البراغي مفتوح النهاية، مع تطبيق عزم دوران الشد المحدد من الشركة المصنعة للمركبة. استخدم عزم دوران الشد المشار إليه في النقطة "تركيب الكاليبر الجديد".
4. حرر ذراع /دواسة الفرامل
3. اربط براغي تثبيت الكاليبر باستخدام مفتاح البراغي مفتوح النهاية، مع تطبيق عزم دوران الشد المحدد من الشركة المصنعة للمركبة. استخدم عزم دوران الشد المشار إليه في النقطة "تركيب الكاليبر الجديد".
4. حرر ذراع /دواسة الفرامل
لجميع أنواع الكاليبر
1. قم بمحاكاة عملية الفرملة وتحقق من إضاءة مصباح مؤشر الفرملة الخلفي
خطر! إذا لاحظت تسرب سائل من الكاليبر، فكرر جميع العمليات الموضحة أعلاه للتأكد من السبب وتصحيح الخطأ
2. أزل المركَبة من الحوامل.
معلومات السلامة والمعلومات العامة
صُمم هذا المنتج ليتوافق مع جميع معايير السلامة المعمول بها. لا يُقصد استخدام المنتجات بشكل مختلف عن الاستخدام المحدد الذي تم تصميمها وتصنيعها من أجله. قد يؤثر استخدام المنتج لأي غرض آخر أو إدخال أي تعديل عليه أو العبث به على أداء المنتج وقد يجعله غير آمن.
سيؤدي هذا التعديل أو الاستخدام غير السليم إلى إبطال الضمان المحدود، وقد يعرض الفرد الذي يستخدم المنتج للمسؤولية عن الإصابة الجسدية أو تلف ممتلكات الغير.
على النحو المستخدم في هذه التعليمات، تعني "خطر!" الإجراءات التي، إذا لم تتم مراعاتها، من المحتمل بدرجة عالية أنها ستسبب إصابة خطيرة أو حتى الموت. "تحذير!" تعني الإجراءات التي، إذا لم تتم مراعاتها، قد تسبب إصابة. "تنبيه!" تعني الإجراءات التي قد تؤدي إلى تلف المركبة إذا لم تتم مراعاتها
سيؤدي هذا التعديل أو الاستخدام غير السليم إلى إبطال الضمان المحدود، وقد يعرض الفرد الذي يستخدم المنتج للمسؤولية عن الإصابة الجسدية أو تلف ممتلكات الغير.
على النحو المستخدم في هذه التعليمات، تعني "خطر!" الإجراءات التي، إذا لم تتم مراعاتها، من المحتمل بدرجة عالية أنها ستسبب إصابة خطيرة أو حتى الموت. "تحذير!" تعني الإجراءات التي، إذا لم تتم مراعاتها، قد تسبب إصابة. "تنبيه!" تعني الإجراءات التي قد تؤدي إلى تلف المركبة إذا لم تتم مراعاتها
خطر!
- يُعد هذا المنتج عنصرًا أساسيًا للتشغيل الآمن للمركبة المثبّت عليها، وهو مخصص ليتم تركيبه بواسطة شخص ماهر ومؤهَّل تلقّى تدريبًا و/أو لديه خبرة في التركيب والاستخدام الذي صُمِّم المنتج من أجله فقط
- يجب أن يكون فني التركيب مجهزًا بالأدوات المناسبة لمهنته، وبالمعرفة والخبرة للتعامل مع إصلاحات المركبات. يُعد التثبيت غير السليم أو غير الصحيح، سواء نتج عن عدم الالتزام التام والصحيح بهذه التعليمات أو لأي سبب آخر، موجبًا لإبطال الضمان المحدود، وقد يعرّض فني التركيب للمسؤولية في حال وقوع إصابة شخصية أو ضرر في الممتلكات
- لن تكون Brembo مسؤولة عن أي ضرر أو إصابة تلحق بأي شخص أو بسبب شخص يقوم بتشغيل مركبة تم تركيب منتج بديل عليها بشكل غير صحيح.
- تجنب ملامسة الشحوم ومواد التشحيم الأخرى لأسطح الفرامل للقرص والبطانات لأن هذا قد يؤثر على كفاءة نظام الفرامل ويسبب أضرارًا مادية خطيرة.
- يجب عدم تركيب المنتج المستخدم القديم المستبدل بهذا المنتج على أي منتج آخر. قد ينتج عن ذلك أضرار في الممتلكات وإصابات شخصية، بما في ذلك الوفاة
- تأكد دائمًا أن مستوى سائل الفرامل في الخزان بين الحد الأدنى والحد الأقصى للمستويات المبينة على الخزان. قد يتسبب المستوى غير الصحيح في تسرب سائل الفرامل أو انخفاض كفاءة نظام الفرامل. قد يتسبب وجود كمية كبيرة أو قليلة جدًا من سائل الفرامل في الخزان إلى عدم أداء الفرامل بشكل سليم، وقد ينتج عن ذلك إصابة الأفراد، بما في ذلك الوفاة
تنبيه!
لا تستخدم أدوات حادة عند تركيب المكونات المطاطية، نظرًا لأن هذا قد يؤدي إلى تلفها. تأكد من استبدال المكونات المتضررة
تحذير!
- لتجنب إنشاء تركيب معيب، تجنب إصابة و/أو إتلاف المنتج وأجزائه ومكوناته بشكل صارم، لأن هذا قد يضعف كفاءة المنتج والتسبب في تعطله. إذا لزم الأمر، استبدل أي جزء أو مكون متضرر
- في سياق استبدال المنتج، والعناصر ذات الصلة مثل سائل الفرامل، وبطانات الفرامل، وفكوك الفرامل، وما شابه ذلك، سيتعرض فني التركيب للسوائل والأجزاء التي قد تعتبر "نفايات خطرة" بموجب القوانين والقواعد واللوائح المعمول بها. ويجب التعامل مع جميع هذه النفايات وإعادة تدويرها و/أو التخلص منها وفقًا لكافة القوانين والقواعد واللوائح المعمول بها. يمكن أن يؤدي عدم القيام بذلك إلى إخضاع مُنشئ النفايات الخطرة لعقوبات بموجب القوانين البيئية، ويمكن أن يؤدي إلى إصابة جسدية أو تلف ممتلكات المُنشئ أو غيره
- تأكد من التوصيل الصحيح لأي ملامسات كهربائية، مع التأكد من إضاءة مصابيح التحذير. إذا لم تتأكد من ذلك، فقد يؤدي عدم تشغيل مصابيح التحذير إلى انخفاض في كفاءة نظام الفرامل أو تعطيل إشارة الفرامل
- لتجنب الإصابة:
- استخدم المعدات المناسبة لمنع استنشاق الغبار المتصاعد أثناء تنظيف الأجزاء
- دائمًا ارتد قفازات أثناء تفكيك المكونات ذات الحواف الحادة وتجميعها.
- لا تسمح لأسطح الجلد بالتلامس المباشر بين البطانة والسطح الداخلي للفك لأن ذلك قد يتسبب في حدوث سحجات.
- لا تضع يديك في مقعد تحديد موقع البطانة عند إزالة مكابس الكاليبر بمساعدة الهواء المضغوط، بسبب خطر السحق
- تجنب الملامسة المباشرة لسائل الفرامل لأنه قد يسبب تهيجًا في الجلد والعينين. في حالة التلامس، أجرِ عملية التنظيف جيدًا وفقًا لتعليمات الشركة المصنعة للمركبة أو سائل الفرامل.
- لا تعرّض المكونات الكهربائية لشحنات كهروستاتيكية أو للتأثير الذي يمكن أن يتلف الأجزاء البلاستيكية
- حافظ على المكونات الكهربائية التي تم تفكيكها من الرطوبة
