تعليمات تعديل أسطوانة RCS الرئيسية وأسطوانة RCS الرئيسية corsacorta
تعديل نسبة الأسطوانة الرئيسية

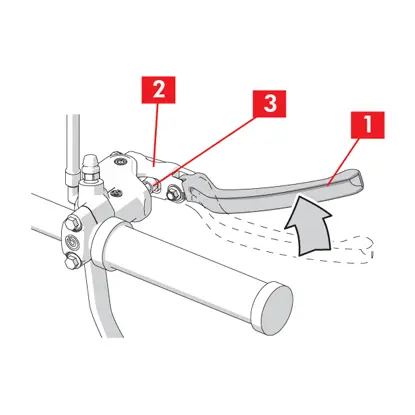

1. تحقق من قيمة نسبة الذراع، والتحقق، مع الأسطوانة الرئيسية المثبتة على المركبة، ولون السطح العلوي لذراع الدفع (النقطة 3)
| ذراع دفع اللون | نوع الأسطوانة الرئيسية | الوصف | |
| 18-20 | 16-18 | ||
| أحمر | 18 | 16 | قيمة أقل للنسبة |
| أسود | 20 | 18 | قيمة أعلى للنسبة |
تحذير! استبدل طرف الذراع (النقطة 1) إذا كان يدور فيما يتعلق بجسم الذراع (النقطة 2).

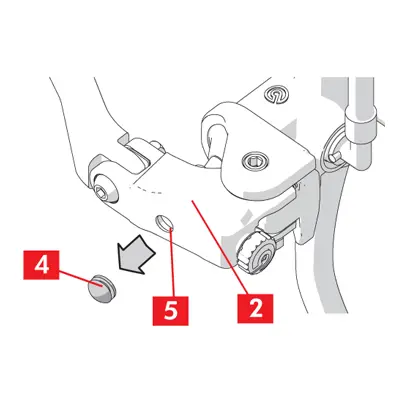

2. أزل الغطاء المطاطي باليد (النقطة 4)، على الذراع (النقطة 2) للكشف عن الفتحة (النقطة 5)

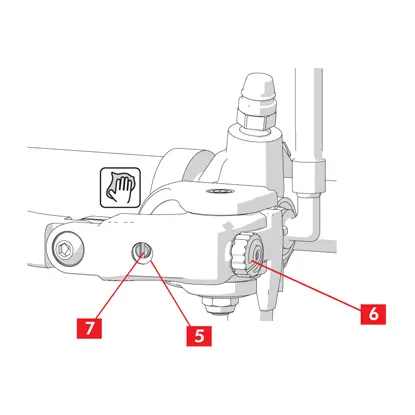

3. أدر مقبض ضبط مسافة ذراع المقود عكس اتجاه عقارب الساعة (النقطة 6) على طول الطريق للكشف عن حزوز ضبط اللسان (النقطة 5) داخل الفتحة (النقطة 7).
4. إذا كانت بقايا الأوساخ أو المواد الغريبة موجودة داخل الفتحة (النقطة 5)، فنظفها بقطعة قماش مبللة.
5. استخدم مفك مسطح الشفرة (النقطة 8) مع طرف (النقطة 9) بقياس 3 مم كحد أقصى، 2 مم كحد أدنى؛ يجب مراعاة هذا القياس لطول 12 مم كحد أدنى.
تحذير! لا تستخدم الهواء المضغوط

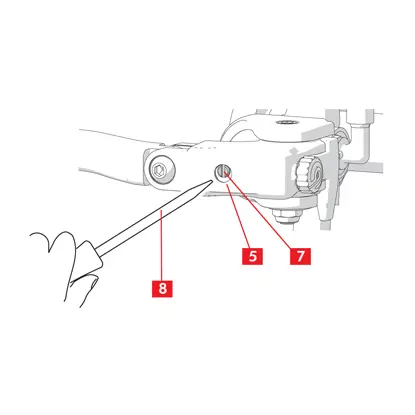

6. ركّب المفك ذي الشفرة المسطحة (النقطة 8) في الفتحة (النقطة 5) حتى يتم تعشيقه بالحز (النقطة 7).
حذير! أثناء الضبط باستخدام مفك البراغي، لا تضغط بقوة مفرطة، سواء أثناء الدوران أو تحت الضغط، لتجنب إتلاف الأجزاء الداخلية.

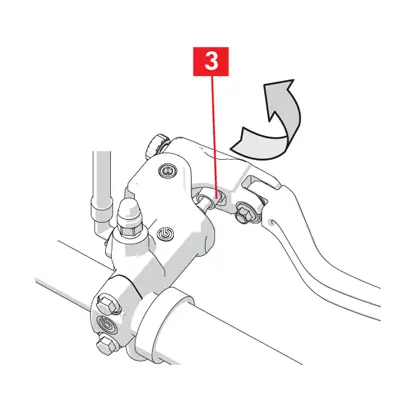

7. أدر المفك بزاوية 180 درجة حتى تسمع النقرة التي تشير إلى أن الاختيار قد تم؛ تحقق من أن لون ذراع الدفع (النقطة 3) يتوافق مع قيمة النسبة المطلوبة

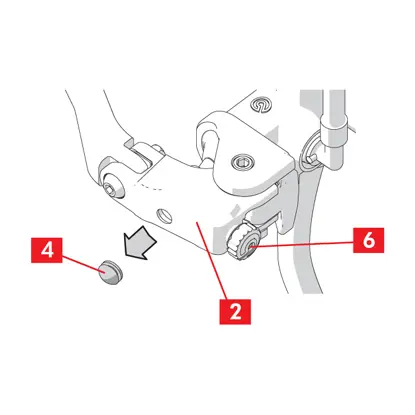

8. أعد وضع الغطاء المطاطي (النقطة 4) على الذراع وأدر مقبض ضبط مسافة ذراع المقود (النقطة 6) حتى يتم وضع الذراع (النقطة 2) على المسافة المطلوبة من المقود
تحذير! يؤثر تعديل اللسان على حركة الذراع في توليد الضغط اللازم لإيقاف المركبة.
ضبط الشوط المثالي
لأسطوانة RCS Corsacorta الرئيسية فقط
تنبيه! يمكنك تمييز الأسطوانة الرئيسية "RCS corsacorta" بعلامة "corsacorta" (النقطة 10).

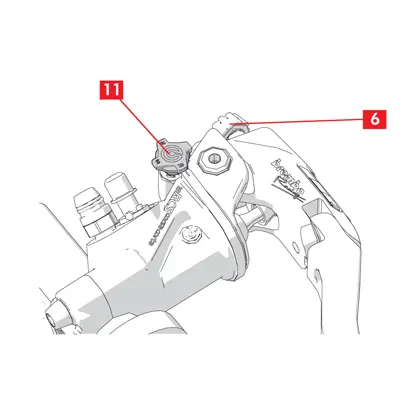

تحذير! يؤثر ضبط شوط التباطؤ على أحد الإعدادات الثلاثة R - S - N عبر المقبض (النقطة 11) على شوط الذراع في توليد الضغط اللازم لإيقاف المركبة
الاختبار الوظيفي
تحذير! بالنسبة لجميع التعديلات الموضحة أعلاه، تأكد من أنه عند تعشيق الذراع، يمكن أن يدور لتوليد إجراء الفرملة الصحيحة؛ خلاف ذلك، شغّل المقبض (النقطة 6) لتحريك الذراع بعيدًا. أجرِ اختبارات الفرملة بسرعة منخفضة وتحقق من فعالية الفرملة
قيود الضمان
يغطي هذا الضمان جميع عيوب المطابقة التي تحدث في غضون عامين من تسليم السلعة. يجب على المستهلك إبلاغ البائع بعيب المطابقة خلال شهرين من تاريخ اكتشاف العيب المذكور، دون الإخلال بحقيقة أن فترة التقادم لاتخاذ إجراء يهدف إلى طلب التعويض عن العيب هي ستة وعشرون شهرًا من تسليم السلعة. في حالة وجود عيب في المطابقة، يحق للمستخدم إصلاح أو استبدال السلعة، أو تخفيض السعر بشكل مناسب أو إنهاء العقد، على النحو المنصوص عليه في المادة. 130 من قانون المستهلك، حيثما ينطبق. هذا الضمان يمثل الضمان الوحيد المقدم فيما يتعلق بهذا المنتج ويحل محل أي ضمانات أخرى، شفهية وخطية.
هل يوجد أيّ شيء آخر تريدِ السؤال عنه؟
اتصل بفريق الدعم الفني لدى Brembo. سيقوم الفنيون لدينا بالرد عليك في أقرب وقت ممكن!
