Istruzioni per regolare la pompa RCS e la pompa RCS corsacorta
Regolazione interasse pompa

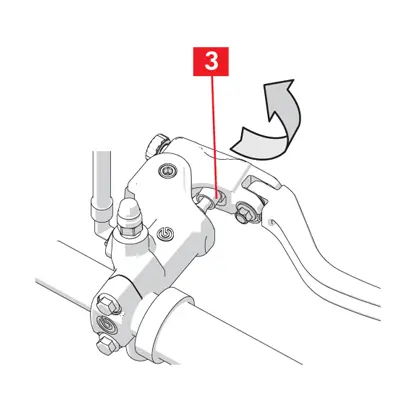

1. Controlla il valore di interasse della leva verificando, a pompa montata su veicolo, la colorazione della superficie superiore della sede puntalino (punto 3).
|
Colore sede puntalino
|
Tipo pompa |
Descrizione
|
|
| 18-20 | 16-18 | ||
| Rosso | 18 | 16 | Valore interasse minore |
| Nero | 20 | 18 | Valore interasse maggiore |

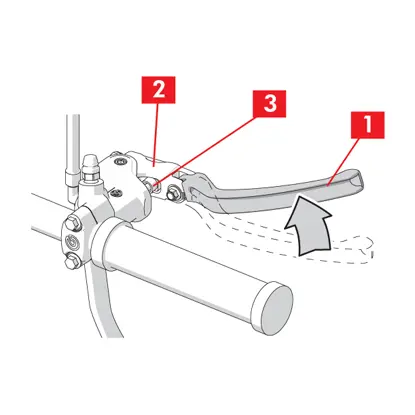

ATTENZIONE! Sostituisci il Terminale leva (punto 1) in caso di una qualunque rotazione rispetto al corpo leva (punto 2).

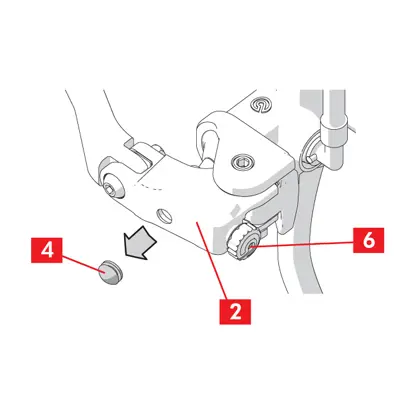

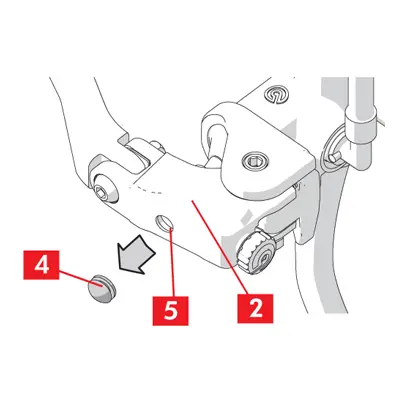

2. Rimuovi a mano il tappo in gomma, posto sulla leva (punto 2) per scoprire il foro (punto 5).

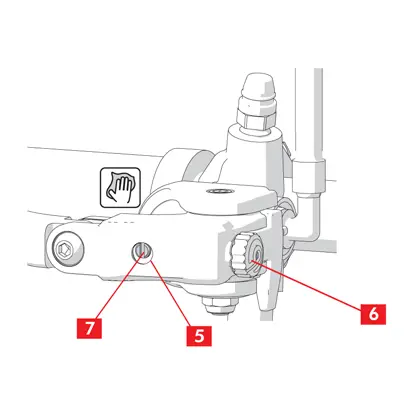

3. Ruota in senso antiorario il pomello di regolazione della distanza leva-manubrio (punto 6) fino a fine corsa, in moda da rendere visibile, all'interno del foro, (punto 5) la scanalatura (punto 7) di regolazione dell’interasse.
4. Nel caso in cui ci siano, pulisci con un panno umido i residui di sporco o materiale estraneo all’interno del foro (punto 5).
ATTENZIONE! Non utilizzare aria compressa.

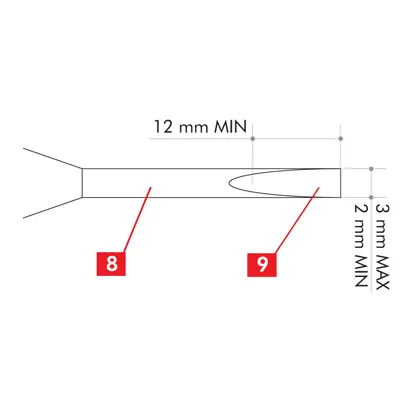

5. Utilizza un cacciavite a taglio (punto 8) con larghezza della punta (punto 9) di massimo 3mm e minimo2mm. La quota deve essere rispettata per una lunghezza di minimo 12mm.
ATTENZIONE! Non utilizzare un cacciavite diverso da quello indicato. L’utilizzo di un cacciavite differente potrebbe danneggiare le parti interne e compromettere il corretto funzionamento del prodotto.
L’utilizzo di un cacciavite diverso da quello indicato viola le indicazioni date dal produttore e pertanto, in tal caso, Brembo non sarà responsabile di alcun danno causato a e/o da alcuna persona che utilizzi un veicolo su cui il prodotto è stato installato.

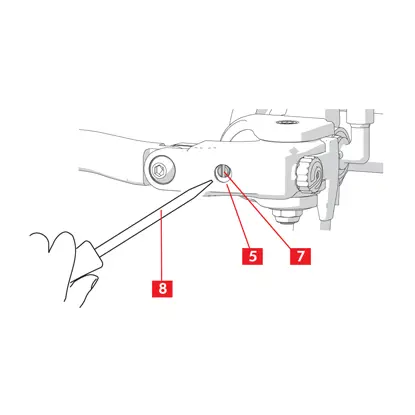

6. Inserisci il cacciavite a taglio (punto 8) nel foro (punto 5) fino ad impegnare la scanalatura (punto 7).
ATTENZIONE! Non esercitare un’eccessiva forza con il cacciavite durante la regolazione, sia in rotazione sia in pressione, in modo da evitare di danneggiare le parti interne.
7. Ruota il cacciavite di 180°, fino a percepire il click di selezione avvenuta, e verifica se la colorazione della sede del puntalino (punto 3) corrisponde al valore di interasse desiderato.
8. Riposiziona il tappo in gomma (punto 4) sulla leva, ruota il pomello di regolazione della distanza leva-manubrio (punto 6) fino a posizionare la leva (punto 2) alla distanza dal manubrio desiderata.
ATTENZIONE! La regolazione dell'interasse influisce sulla corsa della leva nel generare la pressione necessaria ad arrestare il veicolo.
Regolazione corsa a vuoto
Questa parte delle istruzioni interessa solo la pompa RCS corsacorta.

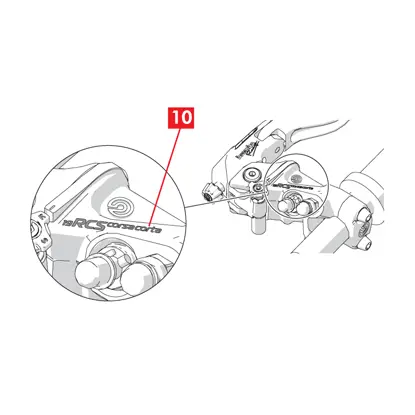

AVVERTENZA! La pompa “RCS corsacorta” è distinguibile per la marcatura ”corsacorta” (punto 10).

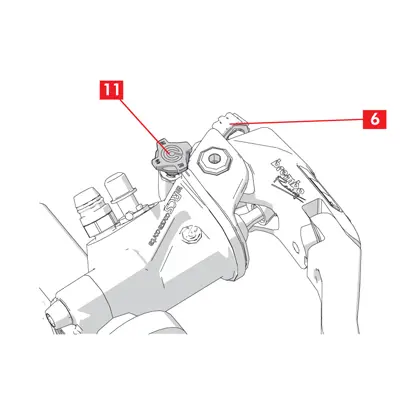

ATTENZIONE! La regolazione della corsa a vuoto è attuabile attraverso il pomello (punto 11) nelle tre posizioni R-S-N. La regolazione influisce sulla corsa della leva nel generare la pressione necessaria ad arrestare il veicolo.
Prova funzionale
ATTENZIONE! Per tutte le regolazioni descritte sopra, ci si deve assicurare che azionando la leva sia possibile effettuare una rotazione della stessa sufficiente a generare la corretta azione frenante. In caso contrario si deve agire sul pomello (punto 6) per allontanare la leva.
Effettua delle prove di frenata a bassa velocità verificando che siano efficaci.
