Anleitung zur Einstellung des RCS-Hauptbremszylinders und des RCS-Corsa Corta Hauptbremszylinders

Einstellung der Hauptbremszylinderübersetzung

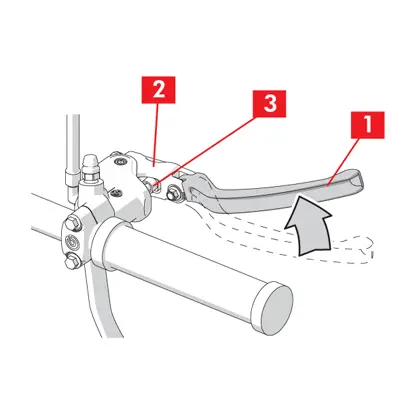

Die Hebelklemme im Verhältnis zum Hebelkörper drehen. Dadurch wird der Sitz des Stößels angezeigt.
1.Überprüfen Sie das Übersetzungsverhältnis des Hebels, indem Sie die Farbe des oberen Teils des Stößels (3) an dem am Fahrzeug montierten Hauptbremszylinder prüfen.

Stößel
Farbe
Art des Hauptbremszylinders
Beschreibung
18-20 16-18
Rot 18 16 Niedriges Übersetzungsverhältnis
Schwarz 20 18 Höheres Übersetzungsverhältnis

ACHTUNG! Ersetzen Sie die Hebelklemme (1), wenn sie sich im Verhältnis zum Hebelkörper (2) dreht.

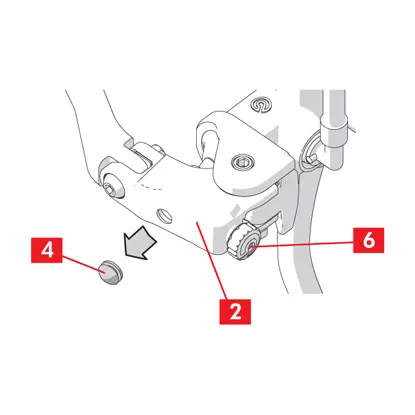

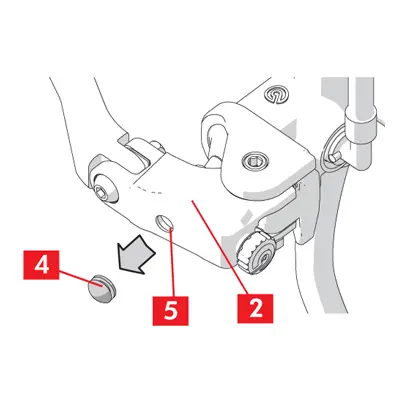

 Die Gummikappe entfernen und auf den Hebel setzen, um die Bohrung zu erreichen.
2. Entfernen Sie die Gummikappe (4) am Hebel (2) von Hand, um die Bohrung (5) zu erreichen.

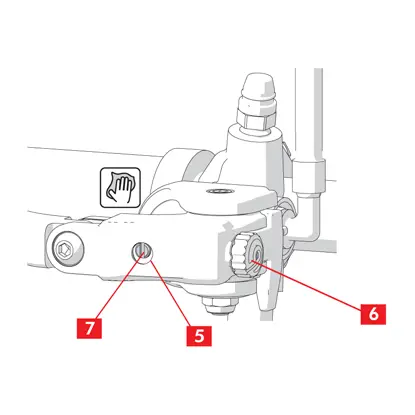

Den Einstellknopf für den Hebel-Lenker-Abstand gegen den Uhrzeigersinn drehen, so dass die Nut für die Abstandseinstellung in der Bohrung sichtbar wird.
3. Drehen Sie den Einstellknopf für den Hebel-Lenker-Abstand gegen den Uhrzeigersinn (6) bis zum Anschlag, um die Nut für die Rationseinstellung (5) in der Bohrung (7) zu erreichen.

4. Sollten sich Schmutzreste oder Fremdkörper in der Bohrung (5) befinden, diese mit einem feuchten Tuch reinigen.
ACHTUNG! Verwenden Sie keine Druckluft.

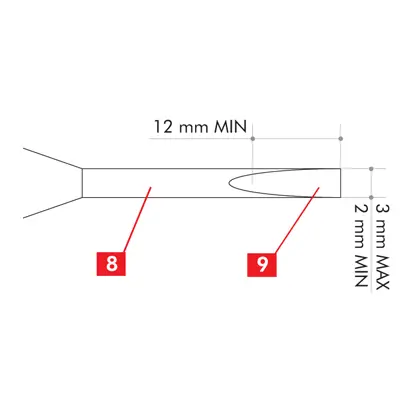

Die Spitze des Schlitzschraubendrehers darf nicht länger als 3 mm und nicht kürzer als 12 mm sein.
5. •  Verwenden Sie einen Schlitzschraubendreher (8) mit einer Spitze (9) von 3 mm MAX, 2 mm MIN; dieses Maß muss bei einer Länge von 12 mm MIN eingehalten werden.
ACHTUNG! Um Beschädigungen der Innenteile und eine Beeinträchtigung der Funktionstüchtigkeit des Bauteils zu vermeiden, darf kein anderer als der angegebene Schraubendreher verwendet werden.
Die Verwendung eines anderen als des angegebenen Schraubendrehers gilt als nicht den Anweisungen des Herstellers entsprechende Installation. In diesem Fall haftet BREMBO nicht für Schäden, die an dem Fahrzeug und/oder durch Personen, die das Produkt benutzen, verursacht werden.

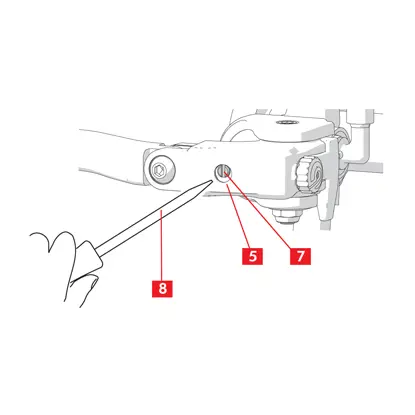

Der Schlitzschraubendreher in die Bohrung einführen, bis er in der Nut einrastet.
6. Führen Sie den Schlitzschraubendreher (8) in die Bohrung (5) ein, bis er in der Nut (7) einrastet.
ACHTUNG! Wenden Sie bei der Einstellung mit dem Schraubendreher keine übermäßige Kraft an, weder beim Drehen noch beim Drücken, um Beschädigungen der Innenteile zu vermeiden.

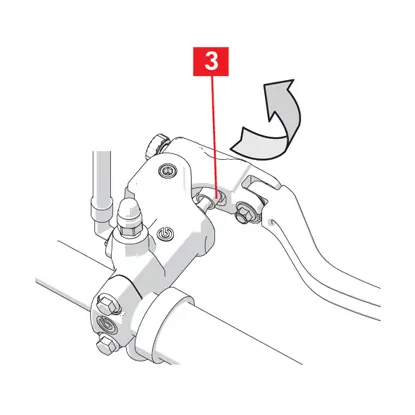

Die Farbe der Spitze prüfen.
7. Drehen Sie den Schraubendreher um 180°, bis ein Klicken zu hören ist, das anzeigt, dass die Einstellung erfolgt ist; überprüfen Sie, ob die Farbe des Stößels (3) dem gewünschten Übersetzungsverhältnis entspricht.
Die Gummikappe auf den Hebel aufsetzen und den Knopf drehen, um den Abstand zwischen Hebel und Lenker einzustellen.
8. Setzen Sie die Gummikappe (4) wieder auf den Hebel und drehen Sie den Einstellknopf für den Hebel-Lenker-Abstand (6), bis sich der Hebel (2) im gewünschten Abstand zum Lenker befindet.
ACHTUNG! Die Einstellung des Verhältnisses wirkt sich auf den Hebelweg aus, um den zum Anhalten des Fahrzeugs erforderlichen Druck zu erzeugen.


Einstellung des Leerhubs

Nur für RCS-Corsa Corta Hauptbremszylinder

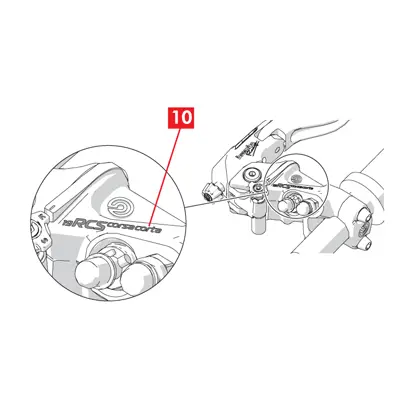

Die Markierung ist wichtig, um den „RCS Corsa Corta“-Hauptbremszylinder zu erkennen.
VORSICHT! Der „RCS-Corsa Corta“-Hauptbremszylinder ist an der Kennzeichnung „Corsa Corta“ zu erkennen (10).

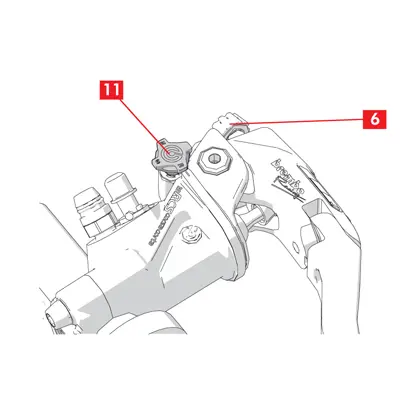

Mit dem Drehknopf wird der Leerhub eingestellt und der Hebel-Lenker-Abstand verändert.
ACHTUNG! Die Einstellung des Leerhubs auf eine der drei Einstellungen R-S-N über den Drehknopf (11) beeinflusst den Hebelweg bei der Erzeugung des zum Anhalten des Fahrzeuges erforderlichen Druckes.

Funktionsprüfung

ACHTUNG! Vergewissern Sie sich bei allen oben beschriebenen Einstellungen, dass sich der Hebel im eingerasteten Zustand drehen lässt, um die richtige Bremswirkung zu erzielen; andernfalls den Knopf (6) betätigen, um den Hebel wegzuschieben. Führen Sie Bremsversuche bei niedriger Geschwindigkeit durch, um die Wirksamkeit der Bremsen zu überprüfen.
Gewährleistungsbeschränkung
Brembo S.p.A. („Hersteller“) garantiert dem Erstnutzer für den gesetzlich vorgeschriebenen Zeitraum, dass das Produkt den angegebenen Spezifikationen entspricht und frei von Material- und Verarbeitungsfehlern ist. Werden Material- oder Verarbeitungsfehler des Produkts festgestellt und innerhalb von 8 Tagen nach der Feststellung oder innerhalb einer längeren gesetzlichen Frist mitgeteilt, wird das Produkt nach Rücksendung an den Hersteller mit einer Quittung, die das Kaufdatum bestätigt, nach alleinigem Ermessen des Herstellers repariert oder durch ein neues oder gründlich überholtes Produkt ersetzt. Diese Gewährleistung ist die einzige für dieses Produkt geleistete Gewährleistung. Sie ersetzt jede sonstige sowohl mündliche als auch schriftliche Gewährleistung (ohne Einschränkung). Garantien der Marktgängigkeit oder der Eignung für einen bestimmten Zweck. Im Falle eines Verstoßes gegen die Bestimmungen dieser eingeschränkten Garantie haftet der Hersteller nicht für beiläufig entstandene Schäden oder Folgeschäden und kann in keinem Fall für Schäden haftbar gemacht werden, die über den vom Kläger für das Produkt gezahlten Kaufpreis hinausgehen. Jegliche Reklamation im Rahmen dieser Gewährleistungsbeschränkung muss sofort nach der Entdeckung des angeblichen Mangels schriftlich eingereicht werden, und das angeblich defekte Produkt oder Teile davon müssen auf Kosten des Absenders an Brembo S.p.A. zurückgeschickt werden.

Diese Gewährleistungsbeschränkung liegt in der alleinigen Verantwortung des Herstellers und darf in keiner Weise vom Lieferanten, Händler oder einer anderen Partei geändert werden. Die vorliegende Gewährleistungsbeschränkung unterliegt den Gesetzen Italiens und sind nach diesen auszulegen.
